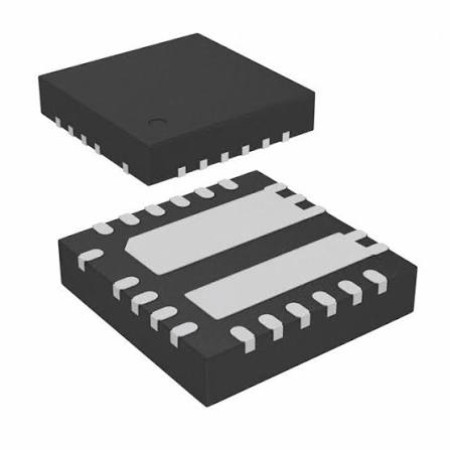

AOZ2254EQI-30 — Синхронный понижающий DC/DC конвертер (QFN-22, 28V, 10A)

Микросхема AOZ2254EQI-30 (производства Alpha & Omega Semiconductor / AOS) в компактном корпусе QFN-22 (3x3 мм) представляет собой высокоэффективный синхронный понижающий DC/DC конвертер (Synchronous EZBuck™ Buck Regulator) с выходным током нагрузки до 10 А.

Микросхема использует архитектуру COT (Constant On-Time) с быстрым откликом на динамическую нагрузку, содержит встроенные силовые MOSFET-ключи с низким сопротивлением открытого канала Rds(on) и не требует внешнего диода Шоттки. Широко применяется в системных платах современных LCD/LED телевизоров (Main Board), ноутбуках, видеокартах и промышленных модулях питания для формирования высокоточных низковольтных шин питания процессоров, SoC и оперативной памяти.

Основные характеристики:

• Наименование: AOZ2254EQI-30 / AOZ2254EQI / Z2254EQI
• Производитель: Alpha & Omega Semiconductor (AOS)
• Тип корпуса: QFN-22 (3x3 мм, SMD)
• Диапазон входного напряжения (Vin): от 6.5 В до 28 В
• Максимальный выходной ток нагрузки: до 10 А
• Регулируемое выходное напряжение: от 0.8 В до 0.85 × Vin
• Рабочая частота переключения: 500 кГц
• Функции защиты: защита от перегрузки по току (OCP), защита от перенапряжения (OVP), защита от короткого замыкания (UVLO/Hiccup), тепловая защита (OTP)
• Состояние: Новая, проверенное качество

Совет от мастера АСЦ Телесервис:

Микросхемы AOZ2254EQI-30 формируют силовые шины питания с током до 10А (питание ядер процессора, GPU или памяти). При выходе этой шимки из строя почти всегда следует первым делом проверить сопротивление линии нагрузки на короткое замыкание относительно земли. Если пробит сам процессор или керамические чип-конденсаторы по выходу VOUT, установка новой AOZ2254EQI-30 приведет к её повторному пробою.

Обратите внимание при пайке: Корпус QFN-22 имеет центральную теплоотводящую площадку (Exposed Thermal Pad). При замене обязательно используйте качественный флюс и термовоздушную станцию (с подгревом снизу), обеспечивая 100% пропай центрального брюшка к земле платы для нормального отвода тепла. В противном случае контроллер будет мгновенно уходить в тепловую защиту при нагрузке.

Заметка: Суффикс «-30» в маркировке AOZ2254EQI-30 указывает на конкретную модификацию по диапазону напряжений и режиму работы (EZBuck). При замене не путайте с другими версиями семейства AOZ2254, так как отклонение в обвязке FB и TON-резисторов может привести к некорректной частоте генерации или завышению выходного напряжения.
