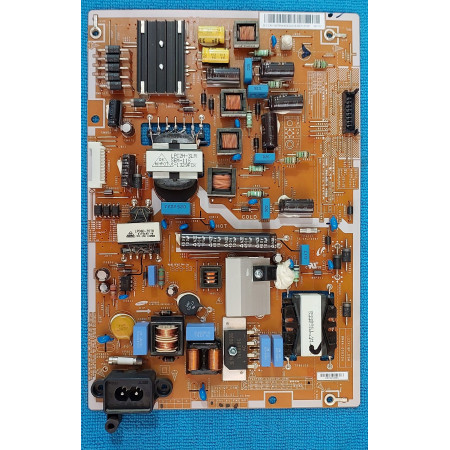

Блок питания (Power Supply) BN44-00620A / L32X1QP_DSM для телевизоров Samsung

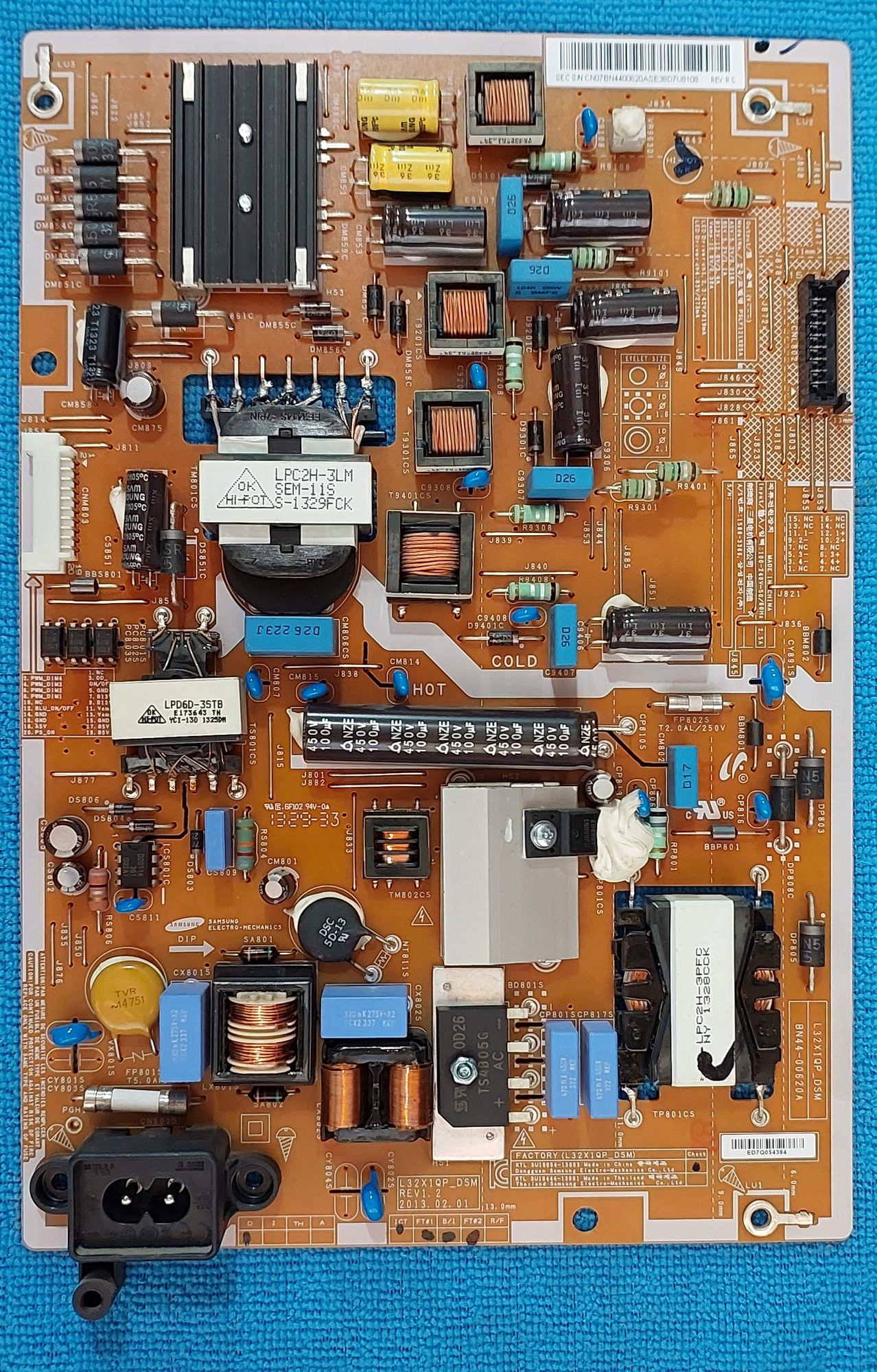

Плата импульсного блока питания (Power Supply Board) с маркировкой BN44-00620A (заводской код модели — L32X1QP_DSM) представляет собой объединенный силовой модуль, который совмещает на одном текстолите сетевой блок питания и LED-драйвер (инвертор) подсветки панели. Данный модуль разработан компанией Samsung для массового использования в LED-телевизорах 5-й серии с диагональю 32 дюйма, таких как UE32F5000AK, UE32F5300AK, UE32F5500AK, UE32F6330 и других модификациях линейки 2013–2014 годов выпуска.

Технические характеристики:

Парт-номер модуля: BN44-00620A.

Маркировка модели БП: L32X1QP_DSM

Совместимость с моделями ТВ: Samsung UE32F5000, UE32F5020, UE32F5300, UE32F5500, UE32F5700.

Входное напряжение: ~100–240V (50-60 Гц).

Выходные напряжения на Main Board: 5.3V / 13V.

Параметры LED-драйвера (выход на подсветку): ~153V / 290mA (напряжение варьируется в зависимости от динамического режима и нагрузки линеек).
