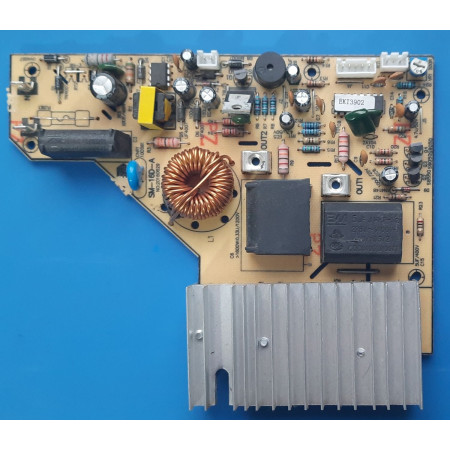

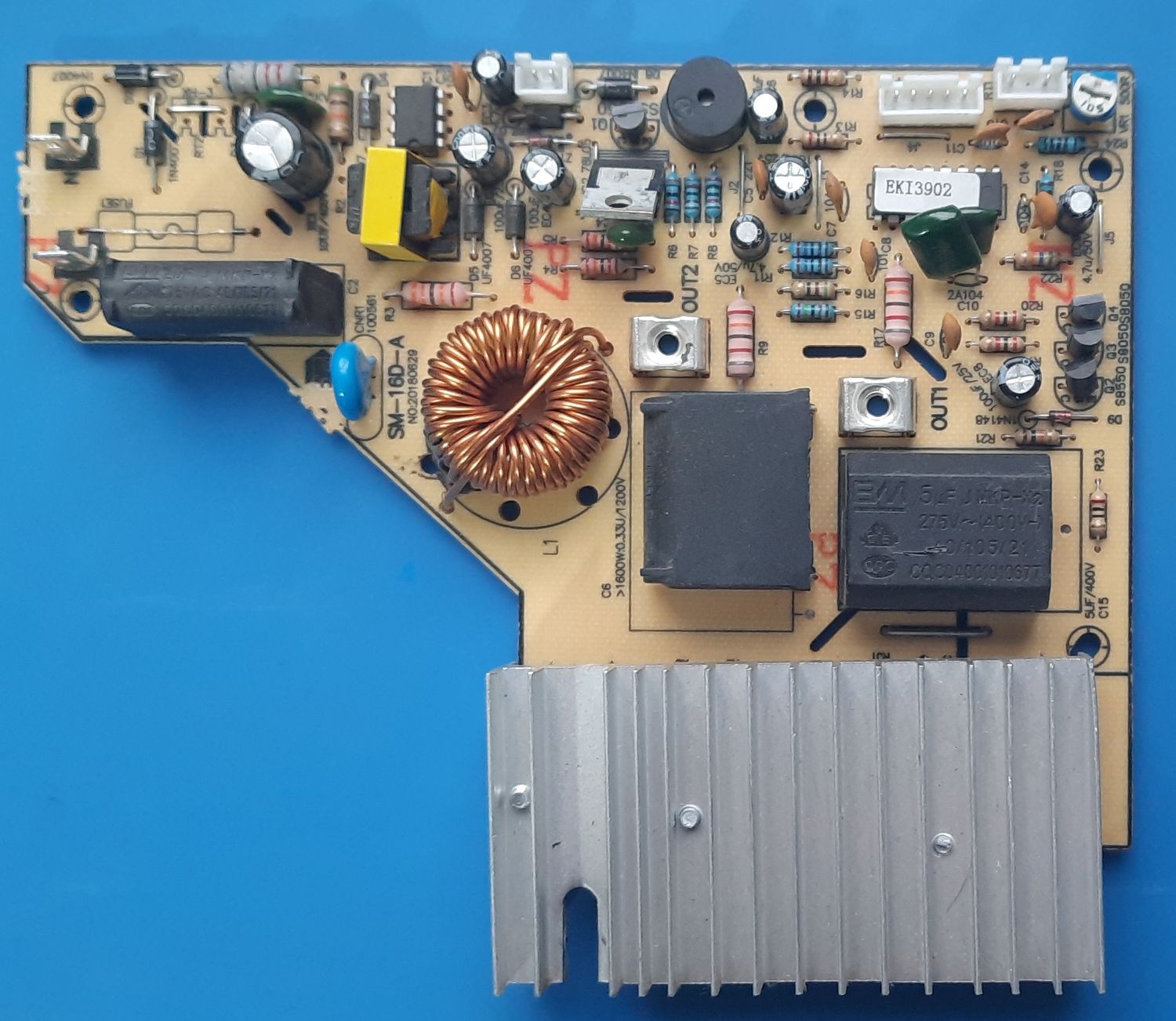

Силовая плата (блок питания) SM-16D-A для индукционных плит

Оригинальная силовая электронная плата (модуль питания и управления импульсным нагревом) SM-16D-A, применяемая в настольных одноконфорочных и двухконфорочных индукционных плитах различных брендов (Rotex, Esperanza, Hilton, Crownberg и др.).

Плата формирует дежурные напряжения (5V, 12V/18V) для питания микроконтроллера сенсорной панели управления и вентилятора охлаждения, а также содержит основной силовой каскад (диодный мост, IGBT-транзистор, драйвер) для раскачки индукционной катушки.

Основные характеристики:

• Маркировка платы: SM-16D-A
• Тип узла: Силовая плата / Модуль питания (Main Power Board)
• Напряжение питания: ~220-240 В, 50/60 Гц
• Поддерживаемая мощность: от 1500 Вт до 2000 Вт
• Состояние: Оригинал, проверен мастером на специализированном стенде

Совет от мастера АСЦ Телесервис:

Платы SM-16D-A часто выходят из строя из-за пробоя силового IGBT-транзистора (обычно H20R1203 / FGA25N120) и входного диодного моста. Главная причина этой поломки — перегрев ключа из-за пыли в корпусе плиты, остановки кулера или высыхания термопасты под силовым мостом и транзистором на алюминиевом радиаторе.

Обратите внимание при замене: Перед установкой новой платы SM-16D-A обязательно проверьте работу вентилятора охлаждения (18V/12V), очистите воздуховоды корпуса плиты и обновите слой термопасты под термистором (NTC датчиком температуры) в центре индукционной катушки. Если датчик NTC плотно не прилегает к стеклокерамике, плата быстро перегреет силовой ключ или будет уходить в ошибку нагрева.

Заметка: При подключении платы SM-16D-A всегда сверяйте маркировку сигнальных выводов на текстолите возле разъема шлейфа панели управления. В зависимости от производителя плиты порядок контактов GND, +5V, Data, Strobe может отличаться от вашего старого модуля.
