Материнская плата Kant-SU (NU7090) для телевизора Samsung UE43NU7090U

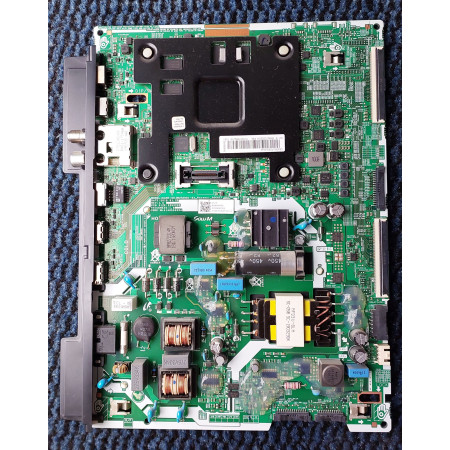

Оригинальная материнская плата (Main Board) с маркировкой шасси Kant-SU (NU7090) и парт-номером BN41-02635B (совместима с BN94-13318F и аналогичными ревизиями). Плата демонтирована с 4K Smart LED-телевизора Samsung UE43NU7090U с матрицей производства Innolux.

Модуль объединяет в себе центральный процессор, память, тюнер, модули беспроводной связи (Wi-Fi/Bluetooth) и интерфейсные порты (HDMI, USB, LAN, оптический выход), а также формирует системные сигналы управления подсветкой и матрицей стандарта Ultra HD.

Основные характеристики:

• Парт-номер платы (BN): BN41-02635B / BN94-13318F
• Название шасси / проекта: Kant-SU (NU7090)
• Совместимая модель TV: Samsung UE43NU7090U (и другие модификации серии NU7090)
• Совместимая панель (матрица): Innolux
• Платформа: Tizen OS / 4K Smart TV
• Тип узла: Главная системная плата (Main Board)
• Состояние: Оригинал, демонтирована с телевизора с поврежденной матрицей, полностью проверена мастером на стенде

Совет от мастера АСЦ Телесервис:

Материнские платы Samsung серии Kant-SU на шасси NU7090 часто поступают в ремонт с дефектами слёта программного обеспечения (циклическая перезагрузка на логотипе Samsung, зависание при включении, отвал сети) или повреждением портов HDMI из-за статики и горячего подключения кабелей.

Важно при замене: Шасси Kant-SU выпускалось под различные типы матриц (Samsung, Innolux, CSOT). При установке платы обязательно проверяйте соответствие модели панели на заводском стикере телевизора. Если тип матрицы в сервистном меню или дампе не совпадает с вашей панелью, возможно появление перевернутого изображения, искажения цветов (негатив) или ряби по экрану.
