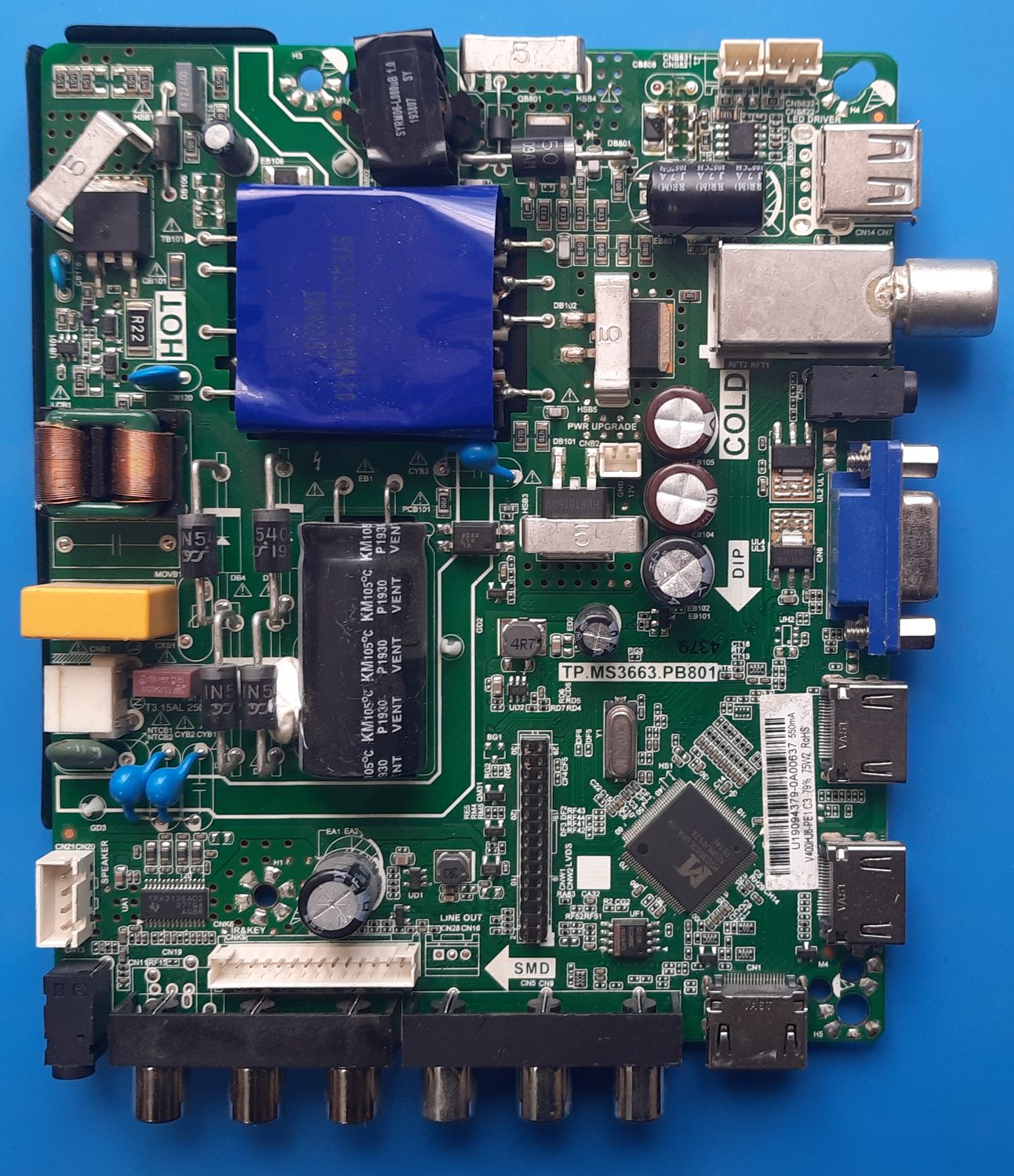

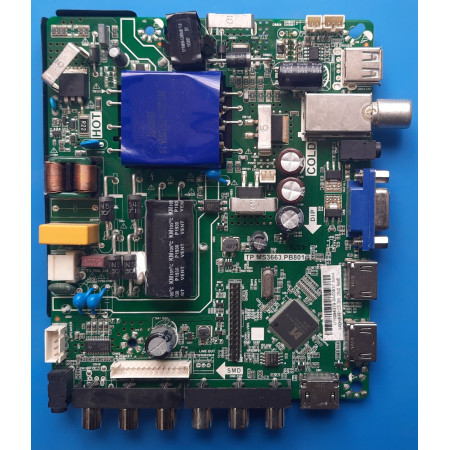

Материнская плата (Main Board) TP.MS3663.PB801

TP.MS3663.PB801 — это универсальная комбинированная плата (Combo Board), которая объединяет в себе три узла: материнскую плату (Main Board), блок питания и LED-драйвер подсветки. Данное шасси построено на чипе MSD3663LSA и широко используется в телевизорах диагональю от 24 до 43 дюймов.

Технические характеристики:

• Маркировка: TP.MS3663.PB801
• Процессор: MSD3663LSA-SW / MSD3663LSA-Z1
• Тюнер: Поддержка цифрового вещания DVB-T/T2/C
• Интерфейс матрицы: LVDS (30 pin / 40 pin в зависимости от конфигурации)
• Напряжение питания подсветки: 45V-94V (ток настраивается под конкретную панель)
• Разъемы: HDMI x3, USB x2, VGA, AV, Coaxial, RF (антенна)

Совместимость:

Плата устанавливается в телевизоры многих брендов: Mystery, Ergo, Bravis, Akai, Liberton, Nomi, Saturn, Romsat, Blaupunkt и другие китайские сборки.

Важная информация для покупателя:

Обратите внимание, что одна и та же плата TP.MS3663.PB801 может иметь разные конфигурации:

1. Напряжение матрицы: 5V или 12V (выставляется джампером).
2. Ток подсветки: может потребоваться подстройка резисторами под вашу диагональ.
3. Прошивка: плата может быть прошита под разные разрешения экрана (1366x768 или 1920x1080).

Рекомендация: Перед установкой обязательно сверяйте парт-номер вашей старой платы и тип разъема LVDS. При необходимости мы можем прошить плату под вашу модель телевизора.
