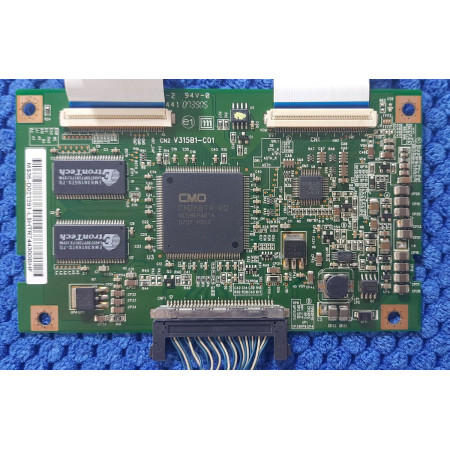

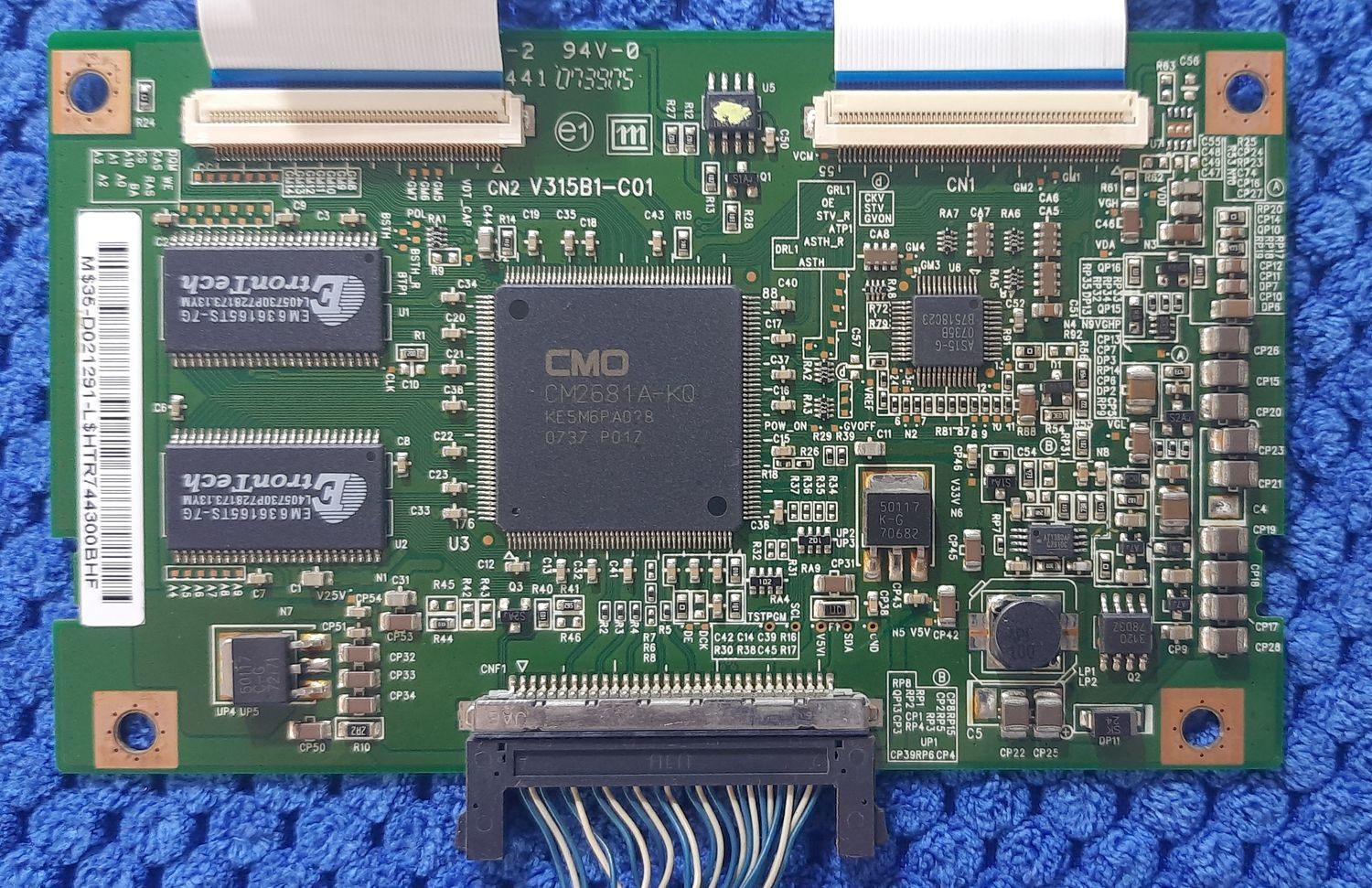

Контроллер матрицы (T-con) V315B1-C01

V315B1-C01 — плата управления матрицей (T-con), отвечающая за формирование изображения на ЖК-панели. Данная модель контроллера широко применяется в телевизорах диагональю 32 дюйма различных мировых брендов.

Технические параметры:

• Маркировка платы: V315B1-C01
• Применяемость с матрицами: V315B1-L01 и аналогичными сериями Chi Mei (CMO)
• Основные микросхемы: CM1671A, CM2681A-KQ (могут варьироваться в зависимости от ревизии)
• Входной интерфейс: LVDS 30 pin

Симптомы неисправности T-con:

Замена платы V315B1-C01 чаще всего требуется при следующих дефектах изображения:

• Белый экран (изображение отсутствует, звук есть).
• "Засвеченное" или негативное изображение (нарушение гамма-коррекции).
• Цветные вертикальные полосы или медленное обновление картинки.
• Изображение в виде тумана или двойные контуры.

Совместимость с моделями ТВ:

Плата устанавливалась в популярные модели телевизоров:

• Samsung: LE32R81B, LE32S81B
• Philips: 32PFL5332, 32PFL3512
• LG: 32LC41, 32LC51
• А также в ТВ брендов Toshiba, Sharp и многих других.

Важно: Перед покупкой убедитесь, что маркировка на вашей старой плате полностью совпадает с V315B1-C01. Обратите внимание на состояние шлейфов LVDS — их загрязнение часто имитирует поломку платы T-con.
