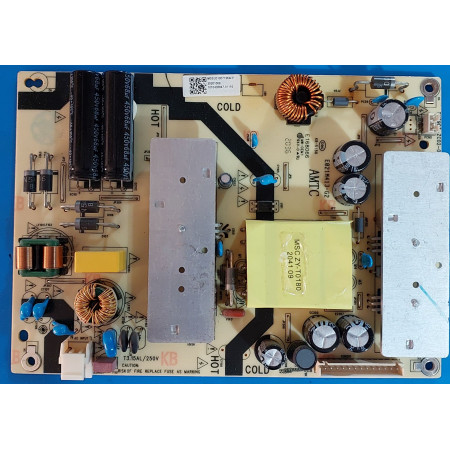

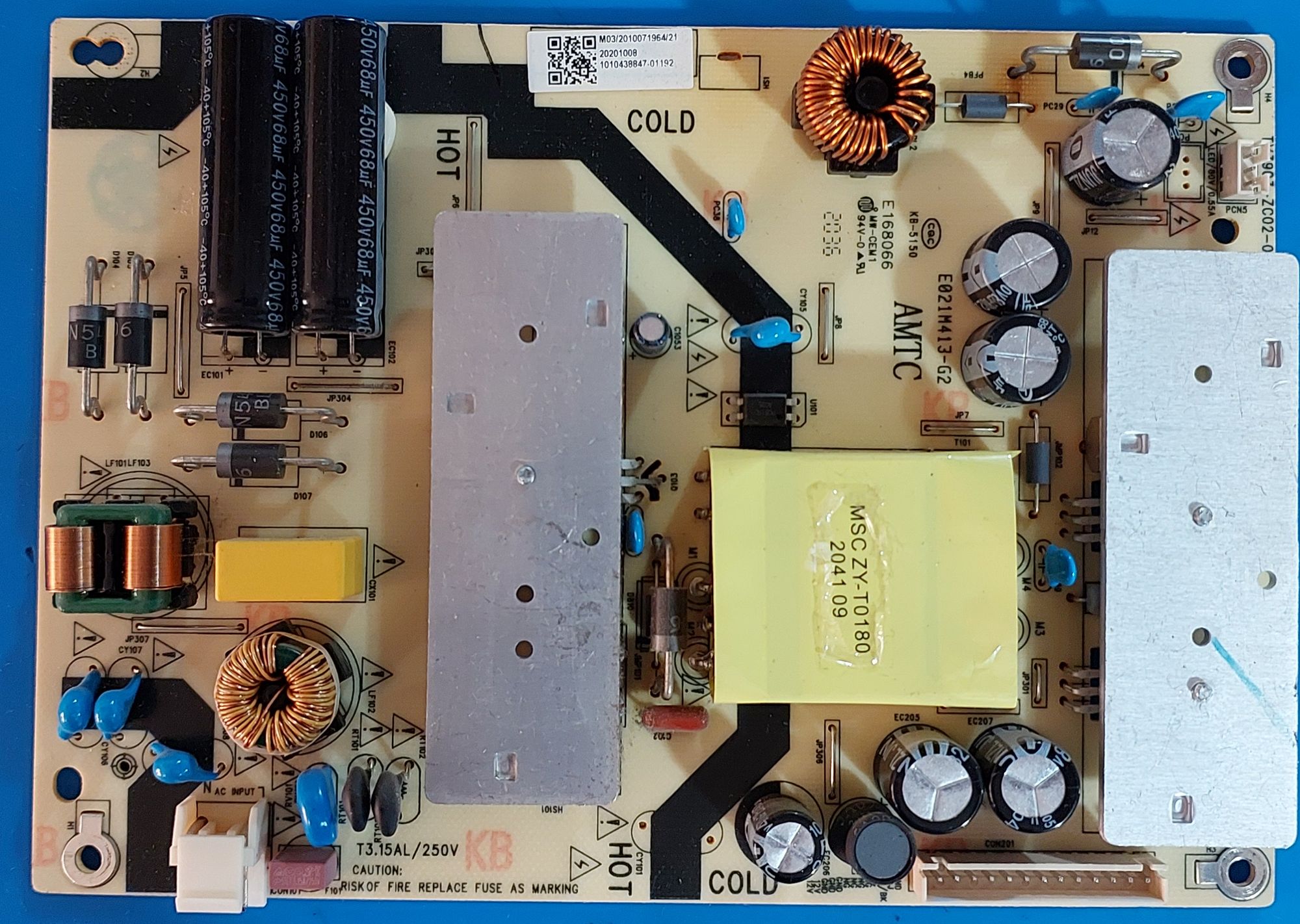

Блок питания TV3903-ZC02-01 (Power Supply Board) для TV Kivi, Haier, JVC

Оригинальный импульсный блок питания TV3903-ZC02-01 (Power Supply Board / PSU), применяемый в современных LED-телевизорах Kivi (в частности, модель Kivi 40U710KB, 40F750NB), а также в телевизорах брендов Haier, JVC, Insignia и Onn.

Плата питания формирует дежурное и рабочие напряжения для материнской платы (Main Board), а также включает встроенный LED-драйвер для питания светодиодной подсветки LCD-панели.

Основные характеристики:

• Маркировка платы: TV3903-ZC02-01 (также совместима с ревизиями M03 / E021M413)
• Совместимая модель TV: Kivi 40U710KB, Kivi 40F750NB и другие модели диагоналями 39"–43"
• Тип узла: Блок питания + LED-драйвер (Power Board / PSU)
• Назначение: Формирование системных напряжений и питание светодиодных планок подсветки
• Состояние: Оригинал, демонтирован с ТВ с поврежденной матрицей / проверен мастером на стенде

Совет от мастера АСЦ Телесервис:

Модули питания серии TV3903-ZC02-01 в телевизорах Kivi 40U710KB достаточно надежны, но частой причиной выхода из строя является пробой силового ключа MOSFET и первичного ШИМ-контроллера (SOT23-6) из-за скачков напряжения в сети.

Обратите внимание: Если в вашем TV пропало изображение, но есть звук — проблема может быть не в самом блоке TV3903-ZC02-01, а в сгоревших светодиодах подсветки матрицы. При замене блока питания целиком обязательно проверяйте состояние LED-планок. Если вы устанавливаете новый модуль питания, рекомендуется произвести доработку — дозировано уменьшить ток подсветки (снять один из параллельных резисторов датчика тока в каскаде LED-драйвера), что существенно продлит жизнь светодиодам.

Заметка: При замене модуля TV3903-ZC02-01 всегда сверяйте разъемы подключения подсветки и напряжение V-LED (указано на текстолите платы), так как в зависимости от диагонали и типа матрицы (FHD или 4K в Kivi 40U710KB) рабочее напряжение драйвера подсветки может отличаться.
