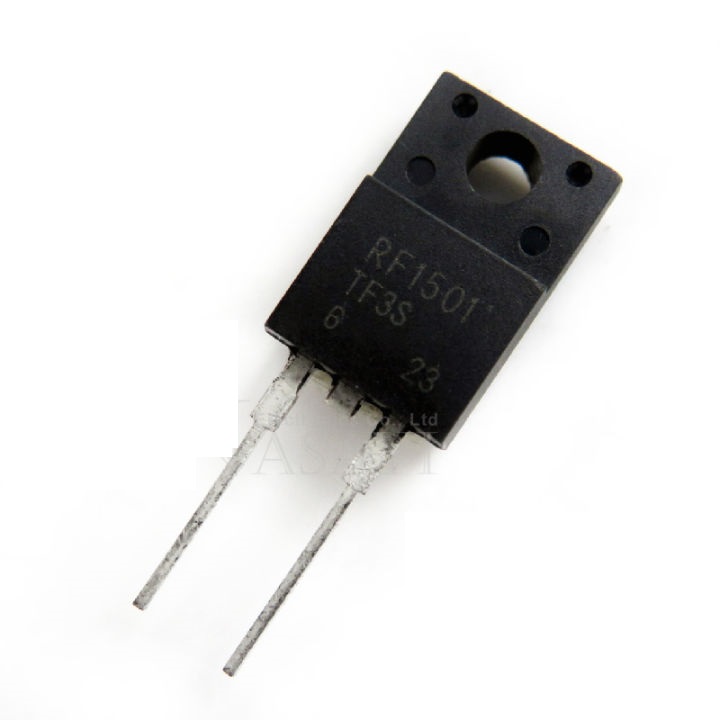

Высокоэффективный сверхбыстрый выпрямительный диод (Ultra Fast Recovery Diode) RF1501 TF3S производства японской корпорации ROHM Semiconductor разработан для работы в качестве переключающего силового элемента в высокочастотных импульсных цепях. Компонент выпускается в полностью изолированном двухвыводном пластиковом корпусе TO-220F-2L (Full Pack), что позволяет монтировать его на общий теплоотводящий радиатор без применения дополнительных слюдяных или силиконовых изолирующих прокладок.
Диод серии RF1501 отличается превосходным балансом между низким прямым падением напряжения ($V_F$) и ультракоротким временем обратного восстановления ($t_{rr}$). Это позволяет минимизировать динамические потери переключения и значительно повысить общий КПД источника питания. Компонент массово применяется во вторичных цепях выпрямления импульсных блоков питания (SMPS) современных LED/LCD телевизоров больших диагоналей, мониторов, инверторов, а также в схемах корректоров коэффициента мощности (PFC) и демпфирующих (снабберных) цепях.
Основные технические характеристики:
Маркировка на корпусе: RF1501 (в строке кода партии — TF3S).
Производитель: ROHM Semiconductor.
Тип диода: Сверхбыстрый выпрямительный (Ultra Fast Recovery).
Тип корпуса: TO-220F-2L (изолированный пластиковый фланец, 2 вывода).
Максимальное постоянное обратное напряжение : 300V.
Максимальный средний прямой ток : 15А (при температуре корпуса до 60°C).
Максимальное прямое падение напряжения: не более 1.15V (типовое 0.95V при прямом токе 15А, что обеспечивает малый нагрев).
Время обратного восстановления : ультракороткое — не более 30 нс (типовое значение 20 нс).
Максимальный импульсный прямой ток : до 80А (одиночный полупериод 60 Гц).
